Управление целостностью

Поддерживайте свой трубопровод в хорошем состоянии для его безопасной и надежной эксплуатации

Два оператора, проверяющие трубопровод, и карта с пурпурными значками на проложенном маршруте

Операторы трубопроводов используют партнерское программное обеспечение с добавленной стоимостью, созданное с использованием возможностей ArcGIS, для идентификации, определения приоритетов, оценки, ремонта и проверки целостности трубопроводов. Компания Esri и ее партнеры сотрудничают, чтобы предоставить операторам трубопроводов целостное представление об их трубопроводных активах и их состоянии.

Поддержка управления целостностью трубопровода

Анализ по критерию Class location

В Соединенных Штатах плотность населения вдоль трубопровода определяет требования к прочности трубопровода, что, в свою очередь, влияет на его максимально допустимое рабочее давление. Определение плотности населения для этой цели требует знания количества сооружений и их высоты, а также других областей, где люди регулярно собираются на заданном расстоянии от трубопровода. Используя ГИС, вы можете визуализировать и анализировать все данные, необходимые для определения критерия class location для трубопровода и его частей.

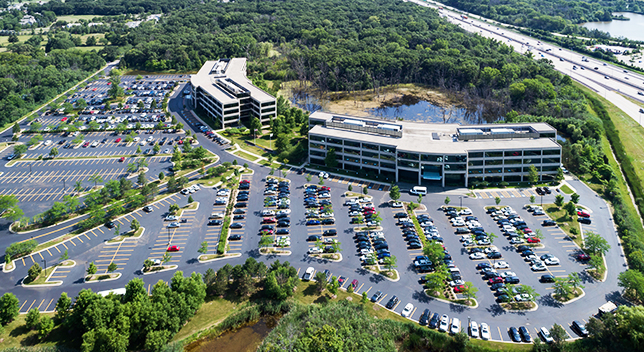

Вид с высоты птичьего полета на корпоративное здание и парковку, полную автомобилей, построенную рядом с прудом и лесистой местностью, за которой проходит автострада.

Зоны высоких и умеренных последствий

Места с плотным населением вдоль трубопровода, где потенциальная поломка трубопровода может существенно повлиять на людей или имущество, определяются как зоны последствий. Определение зон последствий требует знания соответствия критерию class location, максимально допустимого рабочего давления в трубопроводе, номинального диаметра трубопровода и близлежащих автомагистралей. Операторы трубопроводов должны периодически проверять состояние своих трубопроводов на основе HCA или MCA и устранять любые повреждения, которые могут повлиять на целостность трубопровода. Применение возможностей ГИС имеет важное значение для определения областей последствий.

Желтый предупреждающий знак о газопроводе со снегом на нем на фоне окрестностей

Проверка MAOP

Проверка Максимально допустимого рабочего давления (MAOP) и документирование соответствия результатов нормативным требованиям влечет за собой доступ ко многим точкам данных и просмотр всех связанных записей. Местоположение -- это атрибут, наиболее общий для этих точек данных и записей. ГИС обеспечивает поддержку операторам трубопроводов в выполнении требований к проверке давления по MAOP.

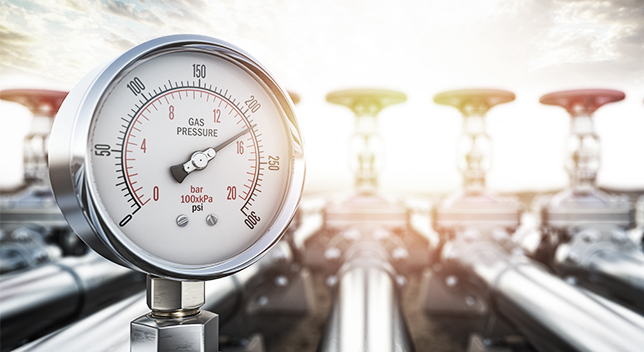

Измеритель давления газа более 200 фунтов на квадратный дюйм

Оценка рисков

Операторы трубопроводов учитывают множество факторов при оценке потенциальных действий, которые могут привести к потере герметичности их трубопроводной сети, и последствий такой потери. Местоположение является наиболее общим признаком для всех этих данных, что делает ГИС ключевой системой для оценки рисков на трубопроводах.

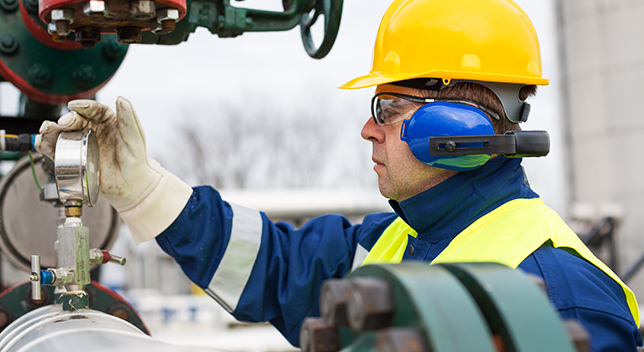

Оператор трубопровода, проверяющий датчик давления газа

Планирование и оценка внутритрубных проверок

Ключевой вклад в получение информации о внутреннем состоянии трубы вносит внутритрубная диагностика. Данные, полученные с помощью интеллектуальных дефектоскопов, выявляют внутренние дефекты труб и условия, которые могут привести к коррозии или другим повреждениям. Точное местоположение каждого выявленного дефекта можно указать в ArcGIS и сделать доступным во всех приложениях для визуализации и анализа.

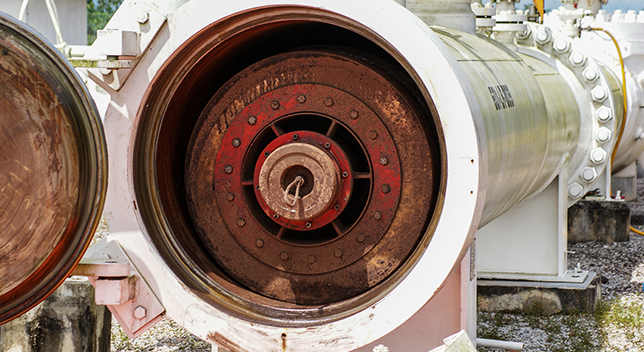

Трубопровод, открытый для внутритрубной диагностики

Видео

Управление данными ILI

Узнайте, как использовать ArcGIS Pipeline Referencing с данными внутритрубной диагностики (ILI) в среде ArcGIS.
